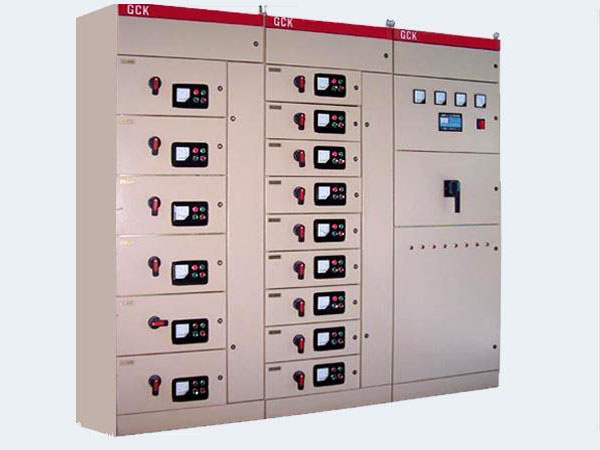

GCK系列低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）二部分組成。適用于發電廠，變電站，工礦企業等電力用戶，作為額定頻率為50HZ、最大工作電壓660V、最大工作電流4000A的配電系統中，作為動力配電、電動機控制及照明等配電設備的電能轉換分配控制之用。

本系列產品具有分?jǐn)嗄芰Ω?、?dòng)熱穩定性好、結構先進合理、電氣方案切合實際，系列性、通用性能，各種方案單元任意組合，一臺柜體所容納的回路較多，節約占地面積、外形美觀，防護等級高，安全可靠，維護方便等優點。

產品符合GB7251-2005《低壓成套開關和控制設備》和ZBK36001-89《低壓抽出式成套開關設備》等相標準。

一、GCK低壓開關柜型號含義

GCK:G:是封閉式開關柜；C:是抽屜式；K:是控制中心；

二、GCK低壓開關柜使用條件

2.1周圍空氣溫度不得超過+40℃，不低于-25℃，而且在24h內其平均溫度不得超過+35℃。

2.2空氣清潔，在最高溫度為+40℃時，其相對濕度不得超過50％，在較低溫度時，允許有較大的相對濕度。

2.3污染等級3。

2.4安裝場地的海拔不得超過2000m。

注1：對于在海拔高于1000 m處使用的無功補償、電動機軟起動等含有電子器件的產品應按照制造廠與用戶之間的協議進行設計和使用。

注2：如果使用條件超出上述規定，用戶應向制造廠提出，并達成專門的協議。

三、GCK低壓開關柜主要技術參數

3.1額定工作電壓

3.1.1主電路Ue380V，690V

3.1.2輔助電路Ue220V，380V（兩極之間相隔一個空觸點），24V（直流）

3.2額定絕緣電壓（Ui）：800V

3.3額定沖擊耐受電壓（Uimp）：8000V

3.4工頻耐受電壓（1min）：3000V

3.5額定電流

3.5.1水平主母線Ie：2000A，2500A，3150A，4000A

3.5.2垂直母線Ie：1000A

3.6額定短時耐受電流

3.6.1水平母線Icw：100KA

3.6.2垂直母線Icw：65KA

3.7額定峰值耐受電流

3.7.1水平母線Ipk：220KA

3.7.2垂直母線Ipk：143KA

3.8抽出式柜抽屜單元主觸頭額定電流：35A～500A

3.9電容補償柜單柜最大功率：300Kvar

3.10內部隔離：形式1至形式4

3.11防護等級

產品外殼防護等級分為：IP30、IP40，抽出式部件在試驗位置和分離位置以及由一個位置向另一個位置轉移時仍保持如同連接位置時的防護等級。
