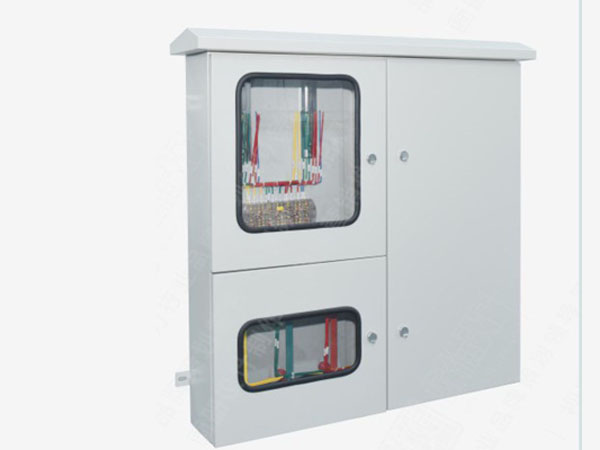

光伏交流并網箱40~120KW適用于屋頂面積較大的商業、學校、事業單位等屋頂。安裝在逆變器的交流輸出端和市電并網點之間,為線路提供過流保護、短路保護、防雷保護、過壓保護、欠壓保護、漏電保護。 在檢修維護時,斷開刀閘,有明顯的可視斷點。
主要特點:
? 箱體采用冷軋鋼板,結構安全、可靠,具有足夠的機械強度,保證元件安裝后及操作時無搖晃、不變形。
? 防護等級IP54,具備防水、防灰,滿足室外安裝的要求。
? 配置了斷路器、光伏自動重合閘斷路器、防雷器、刀閘開關。
? 具有長延時、短延時、瞬時三段保護、防雷保護、過壓保護、欠壓保護、漏電保護。
? 市電停電,并網箱中光伏自動重合閘斷路器會自動斷開;市電恢復,并網箱中光伏自動重合閘斷路器會自動合閘。
? 有明顯的可視斷點,給現場安裝及維護人員可靠的安全保障。
? 并網箱分為:有電表位和無電表位兩種。
產品參數表:
產品型號 | PV-XM |
額定電壓 | AC380V |
電流范圍 | 80~200A |
可配逆變器容量 | 40~120KW |
輸入路數 | 1~3路(或根據客戶要求訂制) |
防雷保護 | C級防雷,標稱20KA、最大40KA |
長延時保護 | 有 |
短延時保護 | 有 |
瞬時保護 | 有 |
過壓保護 | 設置值(250V~300V)可設定,精度±2% |
欠壓保護 | 設置值(160V~200V)可設定,精度±2% |
漏電保護 | 100mA、300mA、500mA可調 |
工作環境 | 工作溫度:-25℃~+60℃;濕度99%,無凝露 |
海拔 | ≤2000米,超過2000米需要考慮降容使用。 |
安裝方式 | 壁掛式安裝 |
箱體材質 | 冷軋鋼板 |
防護等級 | IP54 |
