GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz,額定工作電壓380V,額定工作電流至3150A的配電系統,做為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD型交流低壓開關柜是根據能源部主管上級,廣大電力用戶及設計部門的要求,本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω?、?dòng)熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點,可作為低壓成套開關設備的更新?lián)Q代產品使用。
GGD型交流低壓開關柜符合IEC439《低壓成套開關設備和控制設備》,GB7251《低壓成套開關設備》等標準。

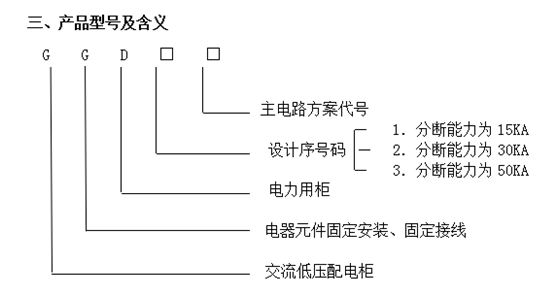

(1)基本電氣參數
型號 | 額定電壓(V) | 額定電流(A) | 額定短路 開斷電流 (KA) | 額定短時 耐受電流(KA) | 額定峰值 耐受電流(KA) | |
GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
B | 600(630) | |||||
C | 400 | |||||
GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
B | 1000 | |||||
C | ||||||
GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
B | 2500 | |||||
C | 2000 |
(2)主電路方案
GGD低壓開關柜的主電路設計了129個方案,共298個規格(不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)。其中:
GGD1型 | 49個方案 | 123個規格 |
GGD2型 | 53個方案 | 107個規格 |
GGD3型 | 27個方案 | 68個規格 |
主電路方案是征求了廣大設計、使用部門的意見選編的。增加了發電廠需要的方案。額定電流增加至3150A,適合2000KVA及以下的配電變壓器選用。
此外,為適應無功補償?shù)男枰O(shè)計了GGJ1、GGJ2電容補償柜,其主電路4個方案,共12個規格。
(3)輔助電路方案
GGD低壓開關柜內有足夠的空間安裝二次元件,同時還開發研制了專用的LMZ30D型電流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。
(4)主母線
考慮到價格和以鋁代銅的可行性,額定電流在1500A及以下時采用單鋁排母線。生產廠按此規定制造樣機并通過型式試驗。當然,生產廠也可根據用戶的要求將鋁母線換成同等載流量的銅母線。母線的搭接面均采用搪錫工藝處理。
